Kako pripremiti fajl za osvetljavanje grafičkog filma

Grafički film se i danas koristi u velikom broju proizvodnih procesa: za sito štampu, tampon štampu, izradu polimernih i metalnih klišea, foliotisak, blindruk, letterpress, fleksografiju, fotohemijsko nagrizanje i druge postupke.

Kod naručivanja filma nije dovoljno napisati samo „Treba mi film." Potrebno je znati najmanje četiri stvari:

1. Da li film treba da bude pozitiv ili negativ
2. Da li slika treba da bude čitljiva ili kontra-čitljiva
3. Sa koje strane treba da bude emulzija
4. Za koji proizvodni proces se film koristi

Pogrešna kombinacija može proizvesti savršeno kvalitetan film koji je — potpuno neupotrebljiv.

1. Šta je pozitiv, a šta negativ?

Kod pozitivnog filma motiv koji želimo da prenesemo je crn/neproziran, a prostor oko njega providan. Kod negativnog filma je obrnuto: slova su providna, a prostor oko njih crn.

Ovo nije samo vizuelna razlika. Crna površina filma blokira UV svetlost, dok providna propušta svetlost. Zbog toga izbor pozitiv/negativ zavisi od načina rada fotoosetljivog sloja koji se eksponira.

2. Šta znači čitljiv i kontra-čitljiv film?

Ako tekst gledamo normalno, film je čitljiv (right-reading). Ako ga vidimo kao u ogledalu, film je kontra-čitljiv (wrong-reading / mirrored).

Kod profesionalnog filma ovo nije dovoljno precizna definicija — moramo da kažemo i sa koje strane gledamo film.

3. Emulzija je možda najvažniji detalj

Grafički film ima providnu osnovu i sloj na kome se nalazi stvarna slika — emulziju. Kod kvalitetnog kontaktnog osvetljavanja emulzija filma treba da bude što bliže fotoosetljivoj površini koju eksponiramo:

EMULZIJA FILMA → FOTOEMULZIJA / PLOČA, bez nepotrebnog sloja poliesterske baze između njih.

Razlog je jednostavan: ako svetlost prvo prolazi kroz debljinu filma, dolazi do rasipanja svetlosti i podosvetljavanja ispod ivice slike. Posledica su mekše ivice, gubitak sitnog teksta i finih linija. Kod izrade tampon klišea proizvođači posebno insistiraju na direktnom kontaktu emulzije filma sa fotopolimerom.

Zato se koriste oznake RREU (Right Reading, Emulsion Up) i RRED (Right Reading, Emulsion Down), kao i odgovarajuće wrong-reading varijante. Umesto „film treba da bude čitljiv" bolje je napisati: Pozitiv, RRED.

4. Sito štampa

Za klasičnu direktnu sito štampu najčešće se koristi pozitiv, čitljiv, sa emulzijom prema emulziji sita.

Motiv koji treba da se odštampa je crn na filmu. Crni deo blokira UV svetlost, emulzija sita ispod njega ostaje neosvetljena i pri razvijanju se ispira — na tom mestu ostaje otvorena mrežica kroz koju kasnije prolazi boja.

5. Sito štampa sa unutrašnje strane providnog materijala

Tu nastaje važan izuzetak. Kada se štampa sa unutrašnje strane pleksiglasa, polikarbonata, stakla ili transparentne folije, a kupac sliku gleda sa suprotne strane, radi se tzv. reverse printing / second-surface printing. Slika se tada priprema kontra-čitljivo kako bi, kada se materijal okrene, bila pravilno čitljiva.

Kod transparentnih materijala uvek mora biti poznato: sa koje strane se štampa i sa koje strane se gotov proizvod gleda.

6. Tampon štampa

Tampon štampa je indirektna tehnika: kliše → tampon → predmet. Postoje dva prenosa slike, pa nije tačno često ponavljano pravilo „za tampon samo okreni film u ogledalu".

Kod standardnih fotopolimernih tampon klišea najčešće se koristi pozitiv, right-reading, emulzija dole — prema klišeu. EPS, na primer, za svoje polimerne klišee eksplicitno propisuje film positive, right-reading, emulsion-side down. Crni motiv blokira UV, neosvetljeni fotopolimer se ispira i nastaje udubljenje koje prima boju.

7. Zašto tampon, iako je indirektna štampa, daje pravilan tekst?

Prvi prenos (kliše → tampon) menja orijentaciju slike. Drugi prenos (tampon → predmet) je ponovo menja. Dve inverzije daju originalnu orijentaciju. Zato je važno razlikovati orijentaciju slike na filmu, na klišeu i na tamponu.

8. Film za kliše

Ovde ne postoji jedno univerzalno pravilo. „Kliše" može značiti polimerni ili čelični tampon kliše, magnezijumski, bakarni, kliše za foliotisak, za blindruk, letterpress kliše ili fotopolimernu ploču — a svaki proces može tražiti drugačiji film.

Zato preporučujemo da se ne napiše samo „film za kliše", nego konkretno: „film za tampon fotopolimerni kliše" ili „film za magnezijumski kliše za foliotisak".

9. Foliotisak / hot foil

Kod foliotiska metalni kliše fizički pritiska foliju prema materijalu: kliše → folija → papir. Proces je direktan, pa reljefna slika na klišeu mora biti obrnuta da bi otisak bio čitljiv.

Kod tradicionalne izrade fotohemijski nagriženih magnezijumskih klišea vrlo često se koristi negativni film. Kluge-ov tehnički vodič za acid-etched magnesium die navodi film negative za stamping die, a film positive za embossing die.

10. Blindruk / blind embossing

Kod blindruka ni boja ni folija ne učestvuju — papir se mehanički deformiše muškim i ženskim alatom (male/female die). Rezultat je emboss (motiv izlazi iz površine) ili deboss (motiv ulazi u površinu).

Postoje sistemi kod kojih se za embossing koristi pozitivan film i sistemi koji zahtevaju negativ. Zato za blindruk treba znati materijal klišea, tehnologiju izrade, da li se pravi male ili female alat, da li je motiv emboss ili deboss i šta zahteva proizvođač klišea. Ne pretpostavljati.

11. Letterpress / visoka štampa

Reljefna ploča direktno dodiruje papir: ploča → papir, samo jedan prenos. Zato štamparska forma mora biti kontra-čitljiva, kao klasičan gumeni pečat.

Kod analognih fotopolimernih letterpress ploča često se koristi negativni film, RREU. Kada se taj film okrene emulzijom prema fotopolimeru, slika na ploči dobija odgovarajuću kontra-čitljivu orijentaciju.

12. Flekso štampa

Analogna izrada fotopolimernih flekso ploča tradicionalno koristi negativni film. Crne površine negativa štite fotopolimer od ekspozicije, dok UV kroz providne delove formira štampajuće elemente.

Kod surface i reverse štampe orijentacija filma nije ista — kod reverse štampe na providnoj foliji gotov proizvod se posmatra kroz foliju. Flexographic Technical Association upravo zato razdvaja filmove za surface i reverse printing.

13. Najjednostavnije pravilo: brojite prenose slike

• Direktna štampa (forma → materijal, jedan transfer): letterpress, flekso, hot foil kliše. Štamparska forma je najčešće kontra-čitljiva.
• Indirektna štampa (forma → posrednik → materijal, dva transfera): ofset ploča → gumeni cilindar → papir; tampon kliše → silikon → predmet. Dve inverzije vraćaju prvobitnu orijentaciju.

Ali ovo pravilo određuje prvenstveno orijentaciju štamparske forme, ne automatski pozitiv ili negativ filma.

14. Pozitiv/negativ i čitljiv/kontra-čitljiv nisu ista stvar

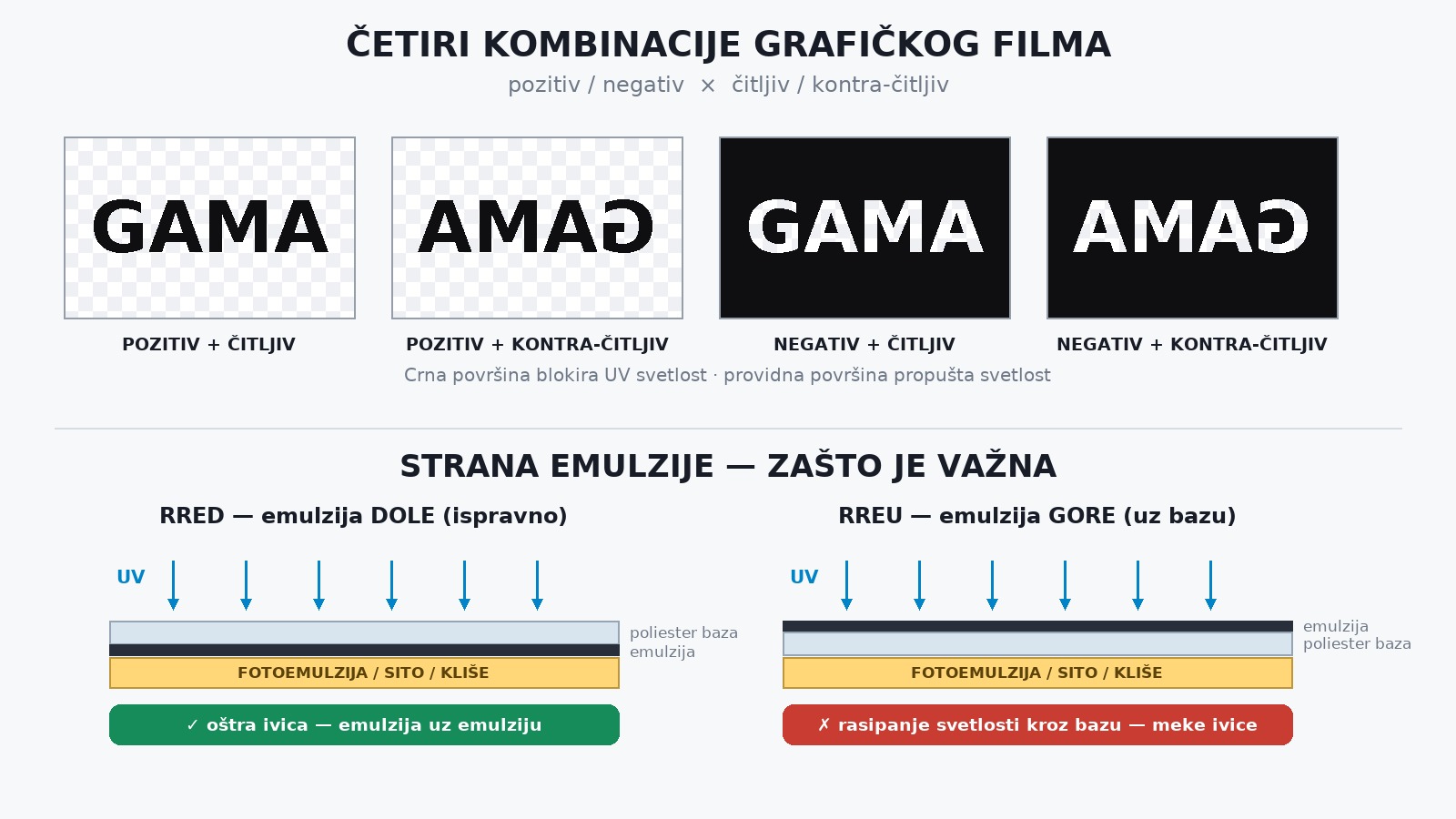

Ovo je možda najvažnija stvar u celom tekstu. Film može biti pozitiv + čitljiv, pozitiv + kontra-čitljiv, negativ + čitljiv ili negativ + kontra-čitljiv — četiri potpuno različite kombinacije. Uz to dolazi emulzija gore ili emulzija dole. Profesionalna specifikacija filma zato sadrži sve te informacije.

Brzi pregled

Namena	Najčešći film	Orijentacija / napomena
Sito — klasična štampa	Pozitiv	Right-reading, emulzija prema situ
Sito — reverse print	Pozitiv	Orijentacija zavisi od strane gledanja
Tampon — fotopolimerni kliše	Pozitiv	Najčešće right-reading, emulsion down
Letterpress fotopolimer	Negativ	Najčešće RREU; ploča na kraju kontra-čitljiva
Flekso analogna ploča	Negativ	Surface/reverse traže različitu orijentaciju
Foliotisak — Mg kliše	Često negativ	Prema sistemu izrade klišea
Blindruk / emboss	Pozitiv ili negativ	Obavezno proveriti sistem klišea
Fotohemijsko nagrizanje	Zavisi od fotoresista	Specifikacija proizvođača

15. Kakav treba da bude kvalitet filma?

Crna mora zaista biti neprozirna za UV. To što na oko izgleda crno ne znači da dovoljno blokira UV. Kod zahtevnih fotopolimernih procesa poželjna je veoma visoka optička gustina — za analogne flekso negative industrijska literatura navodi crnu zonu oko Dmax 4,0 ili više. Ako UV prolazi kroz „crno", dolazi do gubitka sitnih detalja, plićeg klišea, zatvaranja finih linija i loših rasterskih tačaka.

16. Film mora biti potpuno čist

Bez prašine, dlačica, ogrebotina, pinhole rupa, otisaka prstiju, ostataka lepka, presavijanja i lomova. Kod kontaktnog osvetljavanja svaka tačka na filmu može postati tačka na štamparskoj formi — kod finih klišea i sita jedna čestica prašine vidi se u finalnom proizvodu.

17. Film mora biti 1:1

Ako nije drugačije dogovoreno, film se radi u stvarnoj veličini — 100 %. Bez Fit to page, Scale to fit, automatskog smanjivanja ili povećavanja. Ako je potrebna tehnološka kompenzacija, ona mora biti unapred definisana.

18. Vektorska grafika gde god je moguća

Za tekst, logotipe, linije i tehničke elemente uvek su bolji vektori. Raster je potreban kod fotografija, tonskih prelaza i rasterskih efekata. Kod izlaza filma RIP rasterizuje sadržaj u skladu sa rezolucijom osvetljivača.

19. Rastri moraju biti prilagođeni tehnologiji

Ista raster linijatura nije odgovarajuća za ofset, sito, tampon i flekso. Kod sita maksimalna linijatura zavisi od gustine mrežice, debljine niti, emulzije, boje i materijala. Kod tampon štampe dubina klišea i screening direktno utiču na količinu boje koju tampon preuzima — neki fotopolimerni klišei zato koriste i drugu ekspoziciju kroz poseban line-screen film.

20. Kako naručiti film bez greške?

Umesto „Treba mi film za sito", pošaljite:

Namena: sito štampa
Dimenzija: 320 × 450 mm
Film: pozitiv
Reading: right-reading
Emulzija: emulzija prema situ
Broj boja: 2
Separacije: Black / Pantone 485
Razmera: 1:1

Za tampon:

Namena: tampon štampa – fotopolimerni kliše
Film: pozitiv
Reading: right-reading
Emulsion: down / prema klišeu
Razmera: 1:1

Za specijalne klišee navedite materijal klišea (magnesium / copper / polymer) i zahtev proizvođača: positive/negative + reading orientation.

Najvažnije pravilo

Ako postoji bilo kakva dilema, nemojte sami okretati PDF u ogledalu niti praviti negativ zato što mislite da tehnologija to zahteva. Pošaljite originalan, pravilno pripremljen PDF i napišite za šta se film koristi.

Operater zatim na osvetljivaču pravilno postavlja Positive / Negative, Right Reading / Wrong Reading i Emulsion Up / Emulsion Down — i izbegava situaciju da dobijete tehnički savršen film, ali pogrešno orijentisan za proces.
